Pišem priručnik o izradi makete leuta

Prethodna tema Sljedeća tema Go down

Pišem priručnik o izradi makete leuta

Postaj by Dida on pon kol 11, 2014 12:36 pm

Nekoliko kolega s foruma mi je predložilo da sve fotografije, koje sam napravio dok sam radio svoj leut, zajedno s komentarima kako sam radio, sredim i napravim priručnik koji bi bio namjenjen početnicima kakav sam i sam bio kada sam se počeo baviti maketarstvom.

Priručnik će imati naslov "Kako sam napravio maketu leuta u 1870 dana". Jasno, ako se ne predomislim.

Posao se krenuo i napreduje. Ne odviše brzo, ali se kreće. Za to mi neće trebati 1870 dana kao za maketu.

Priručnik ima ova poglavlja:

1. Uvod
2. Sigurnost pri radu
3. Materijali
4. Strojevi, alat i pribor
5. O konstrukciji leuta
6. Dnevnik izrade
7. Literatura

Poglavlja 1 do 4 su gotova. I poglavlje 7 je gotovo. To je bio manji dio posla.

Ostala su mi još poglavlja 5 i 6. Poglavlje 6 je gotovo oko 80%, a poglavlje 5 nisam još ni pipnio.

Poglavlje 5 bi bilo tehničko poglavlje.  Početna zamisao je bila da u tom poglavlju budu samo 3D crteži konstruktivnih elemenata leuta, ali bez kotiranih 2D crteža. 3D crteži zato da čitatelji dobiju jasnu sliku kako izgleda koji dio leuta.
Ako bi u priručnik bili uključeni i nacrti to bi, vjerujem, zakompliciralo tiskanje, jer bi nacrti morali biti u mjerilu. I to svi u istom. Možda ne bi mogli biti otisnuti na A4 formatu, već nekom većem. Bili bi u 5. poglavlju.

Pitanje za vas: Što mislite, bi li bilo dobro da u priručniku budu i dimenzionirani nacrti dijelova leuta? Tada bi svatko mogao po njima izraditi maketu i za sebe.

Sve je još u razvoju i svaki dan se mjenja. Ovako bi mogla izgledati naslovnica, ali ne mora.


_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Tomislav Viljetić on pon kol 11, 2014 10:31 pm

S nacrtima u većem formatu , na preklop, u posebnom folderu pri zadnjoj stranici. Većina naših članova bi šteli odma pilat. Cijena primjerna dodatku nacrta u mjerilu.
 Ispitaj preliminarno javno mišljenje Forumaša o zainteresiranosti kupnje. Kad budeš formirao cijenu, uračunaj zavisne troškove, i ponudi gotov proizvod ostalim Forumima s brodomaketarskom tematikom. Eventualno, prevod na ingleški, pa vanka va Europe i Amerike.

Naslovnica je dobra. Naslov vuče na Sibir, ali i to je marketing.

Evo, primjerak knjige o kliperima iz moje biblioteke. Nacrti su veći nego li format knjige.




_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 575
Reputation : 211
Član od : 27.07.2013
Dob : 70
Sjedište : Zagreb

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Dida on uto kol 12, 2014 10:57 am

Nacrti bi trebali biti na većem formatu i strogo u mjerilu, ako netko poželi izrezivati sličice i ljepiti ih na letvice pa onda rezati. Mnogi maketari tako rade. Neki kopiraju konturu na letvice pa režu, neki ljepe sličice pa režu.

Što se cijene tiče, ne mogu je sada niti procijeniti. Kada sve bude gotovo pitat ću nekog izdavača za procjenu troškova štampanja. Do sada imam gotovo 200 stranica, a još nisam blizu kraja.

I mene je naslov podsjetio na Sibir, ali je ono u Sibiru bilo 6000 dana, ako se ne varam. Ja sam, ipak, ekspeditivniji. Very Happy

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Tamburash on uto kol 12, 2014 1:36 pm

Dida, jos jednom moram pohvaliti zainteresiranost za takav projekt!!!
Svakako nesto sto treba svakom maketaru, bio on pocetnik ili sa dugogodisnjim iskustvom..
Misljenja sam da bi to trebala biti "enciklopedija" leuta, ali i prirucnik kako ga izraditi, te bi s time trebala sadrzavati i nacrte koje si izradio i po kojima si radio..
Ja bi prvi nakon citanja krenio u izradu Very Happy
Cijenu ces formirati kad budes stavio sve troskove na papir.. (tako sam i ja radio u svom poslu kojeg sam pokrenio)
Iako, vjerujem da nama koji smo od prvog dana pratili projekt cijena nije bitna, jer bi to bio MUST HAVE prirucnik!
Tako da se ja vec biljezim za narudzbu Smile
Puno srece u izradi, te jedva cekam da jednog dana izađe u prodaju Smile

Tamburash
Razvodnik
Razvodnik

Hrvatska
Safari
Posts : 78
Reputation : 9
Član od : 01.12.2013
Dob : 30
Sjedište : Osijek

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Tomislav Viljetić on uto kol 12, 2014 9:19 pm

ako netko poželi izrezivati sličice i ljepiti ih na letvice pa onda rezati


Čisto svetogrđe !!! Mogu izrezivati Snjeguljicu i po njoj ljepiti patuljke. Nacrt ili grupa nacrta se fotokopira.+ pa ak hočeš reži patuljke. Neprofesionalno.

Slažem se s kolegom Tamburashem da knjiga ide u kategoriju " MUST HAVE ". Cijena štamparije s preklopom i uvezom ovisi o broju štampanih primjeraka i popriličan je trošak., koji smanjuje broj naručenih (prodanih) primjeraka.

Na kraju, ukoliko cijena ne bi pokrila troškove, ostaje E - book na CD ima. Sam editiraš, sam pržiš, i sam distribuiraš.

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 575
Reputation : 211
Član od : 27.07.2013
Dob : 70
Sjedište : Zagreb

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Dida on čet kol 21, 2014 9:41 pm

@Tomislav Viljetić je napisao/la:...
Na kraju, ukoliko cijena ne bi pokrila troškove, ostaje E - book na CD ima. Sam editiraš, sam pržiš, i sam distribuiraš.
Da, vidiš, to je sasvim realan izbor. Treba i takvo rješenje imati u vidu.

Namjeravam prikazati konstrukciju makete (ne pravog broda) kao što je prikazano na par slijedećih crteža:






Zadnja promjena: Dida; pet kol 22, 2014 8:34 am; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Tomislav Viljetić on čet kol 21, 2014 10:15 pm

Je, treba početi s abecedom konstrukcije. To znanje mnogima nedostaje, a jednog dana, kad krenu u malo veći projekt, rede greške.

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 575
Reputation : 211
Član od : 27.07.2013
Dob : 70
Sjedište : Zagreb

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by kartabon on pet kol 22, 2014 5:28 pm

Ajmo malo o konstrukciji!

Krmana statva ili masiv se na kobilicu spaja spojem koji se naziva minćot.Na kobilici se škrpolom(dlijetom) otvori rupa cirka jedne trećine debljine i visine kobilice a na statvi se napravi muški po tim mjerama ali malo plići.Sve se obilno namaže uljanom piturom,po mogućnosti starom jer je gušća i spoji.Kroz spoj se potom probuše dvije rupe i stavi dvije kavije(drveni tondini) koje spoj osiguravaju od odvajanja.
Kako je tradicionalnim alatima bilo dosta teško postići da se dvije plohe(donji dio statve i gornje lice kobilice) idealno sljubljuju u utor oplate točno na spoj stavljala se je još jedna kavija na način da joj je pola promjera bilo u kobilici a pola u statvi i ona je služila za vodonepropusnost.Caka je u tome da okruglu rupu nije bilo teško izvesti kao ni okruglu kaviju pa je to kad se nabilo u rupu spriječavalo daljnji tok vode.Ta kavija poznata je i u ostalim brodogradnjama eng. je nazivaju stopwater.Stavlja se još na spoj kobilice i pramčane statve i na spojeve ključem na kobilici ako ih ima.
avatar
kartabon
Desetnik
Desetnik

Hrvatska
Posts : 156
Reputation : 74
Član od : 07.06.2014

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Dida on pet kol 22, 2014 6:52 pm

@kartabon je napisao/la:Ajmo malo o konstrukciji!
...
Kako je tradicionalnim alatima bilo dosta teško postići da se dvije plohe (donji dio statve i gornje lice kobilice) idealno sljubljuju u utor oplate točno na spoj stavljala se je još jedna kavija na način da joj je pola promjera bilo u kobilici a pola u statvi i ona je služila za vodonepropusnost. Caka je u tome da okruglu rupu nije bilo teško izvesti kao ni okruglu kaviju pa je to kad se nabilo u rupu spriječavalo daljnji tok vode. Ta kavija poznata je i u ostalim brodogradnjama eng. je nazivaju stopwater. Stavlja se još na spoj kobilice i pramčane statve i na spojeve ključem na kobilici ako ih ima.
Kartabon imaš li, možda, crtež ili fotografiju toga riješenja?

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by kartabon on sub kol 23, 2014 6:23 pm

Nažalost nemam ništa ali mogu imati!
Malo strpljenja i kad uhvatim vremena(par dana) napraviti ću jedan model spoja kobilice i ašte,slikati ga pa će biti jasnije.
avatar
kartabon
Desetnik
Desetnik

Hrvatska
Posts : 156
Reputation : 74
Član od : 07.06.2014

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Dida on uto ruj 02, 2014 9:43 am

Kobilica leuta, iz jednog komada.



Spoj kobilice s krmenom statvom "na kljuc".



Na kobilici se vidi utor za platice oplate.


_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by vito on ned sij 25, 2015 1:47 am

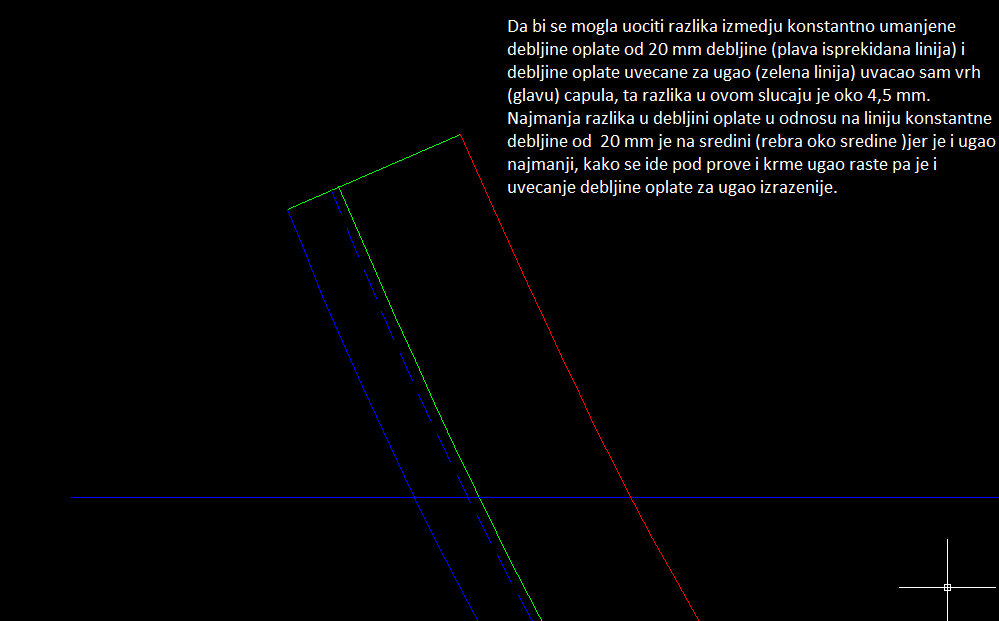

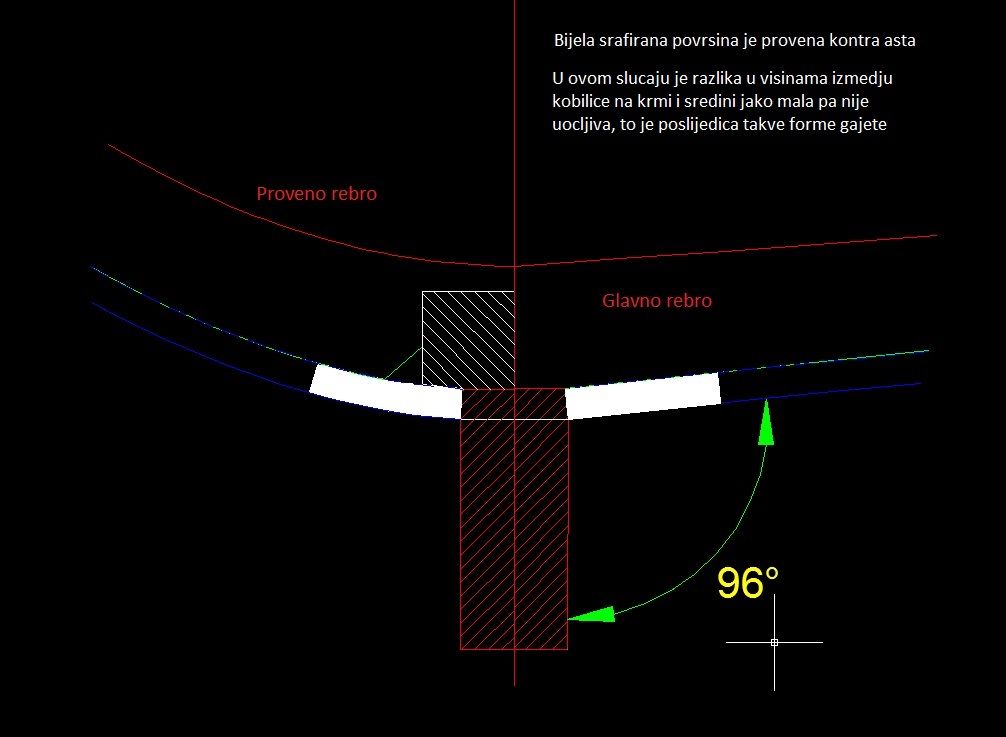

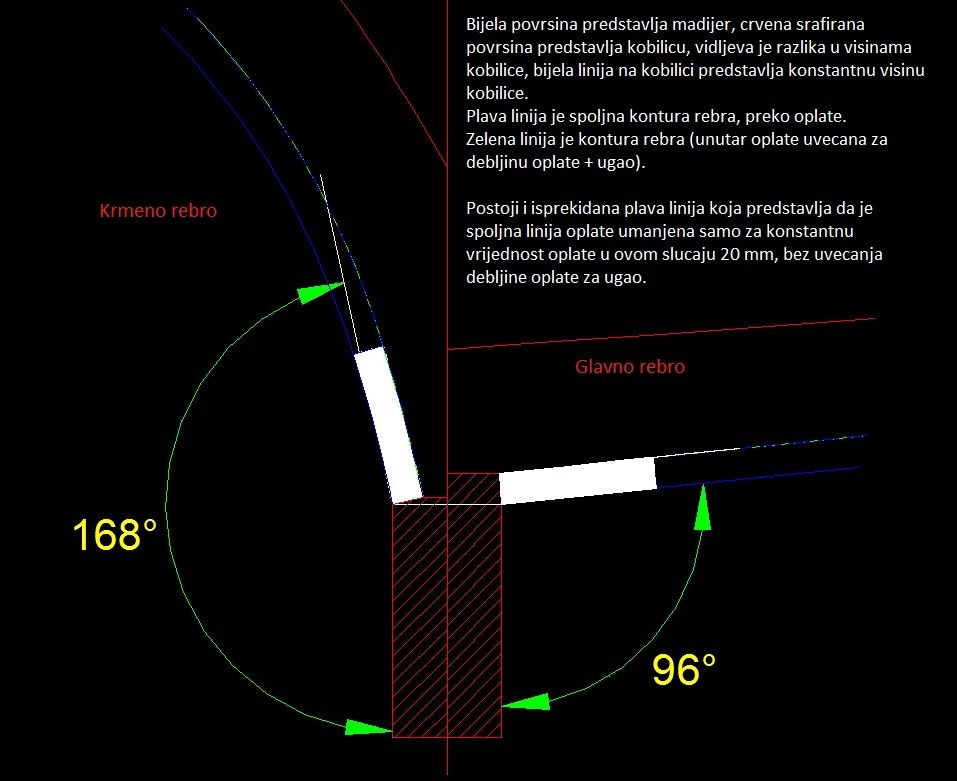

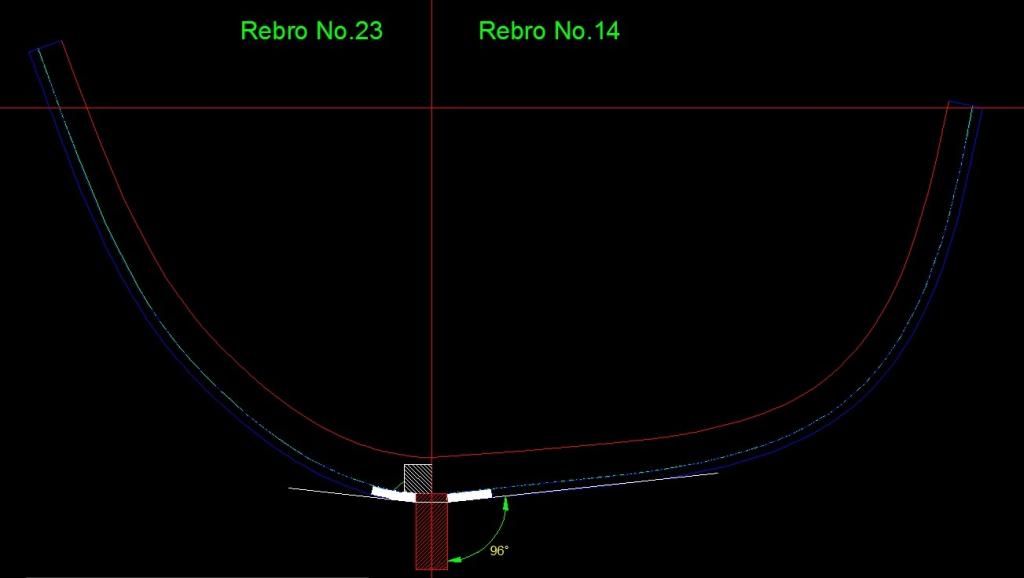

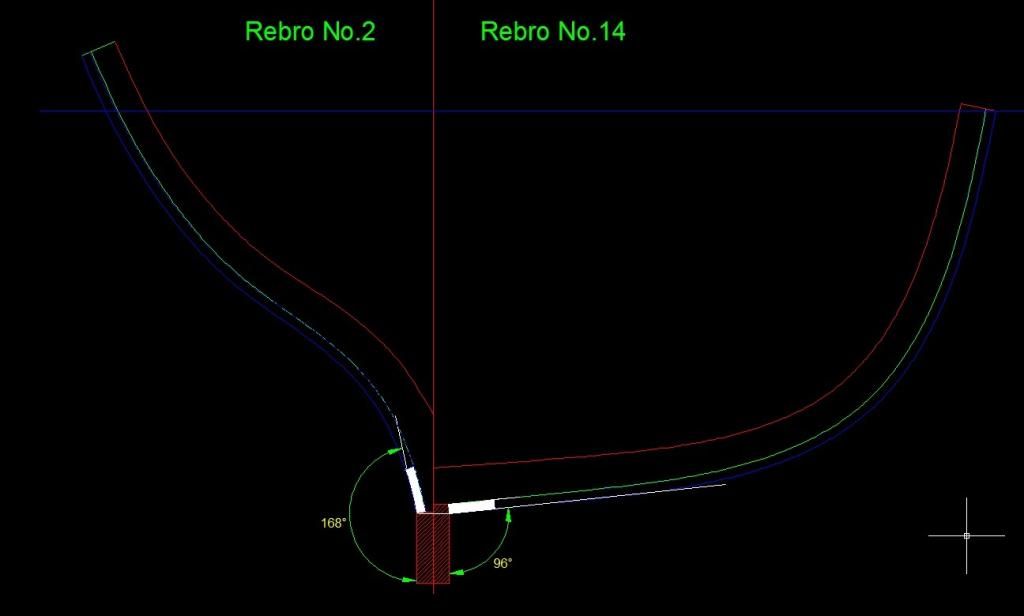

Dida, ja mislim da Vi imate ovdje jedu gresku, ali makera je u malom mjerilu pa to ne dolazi do izrazaja, a to je da ste spoljne linije oplate umanjili za konstantnu debljinu oplate, a ne za debljinu oplate uvecanu za ogao. To bi Vam Kartabon bolje objasnio, u realnoj brodogradnji. Sledeci problem koji tu nastaje je sledeci tesko za objasniti rijecima. Vasa gornja linija kobilice u tom slucaju nije prava nego neka krivulja, koja se u realnoj brodogradnji ponisti pravom linijom, jer bi na tu krivu kobilicu bilo tesko postavljati rebra, a i napraviti samu kobilicu To zakrivljene kobilice u sredini na glavnom rebru  je vise za debljinu oplate nego na provi i krmi. Razlog tome je jer linija glavnog rebra pri kobilici je skoro pod uglom 90 stepeni u odnosu na kobilicu, pa je dokobilicni madijer na sredi horizontalan, a linije krmenih i provenih rebara su skoro vertikalne pri kobilici pa je i madijer vertikalan, ustvari je dokobilicni madijer usukan. Da bi kobilica bila ravna, linija spoja oplate i kobilice sa vnjske strane oplate bi trebala biti kriva linija koja je na glavnom rebru niza za debljinu oplate u odnosu na krmu i provu, a jako je linija spoja oplate i kobilice prava linija onda to majstori  malo "ukradu" od rebara i kobilice da bi bilo lakse za izradu.









avatar
vito
Pozornik
Pozornik

Crna Gora
Posts : 9
Reputation : 2
Član od : 22.10.2014
Sjedište : Prcanj - Bokakotorska

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by vito on ned sij 25, 2015 2:47 am

Dida nijesam mogo naci bolje slike na net.

MINĆOT - spoj

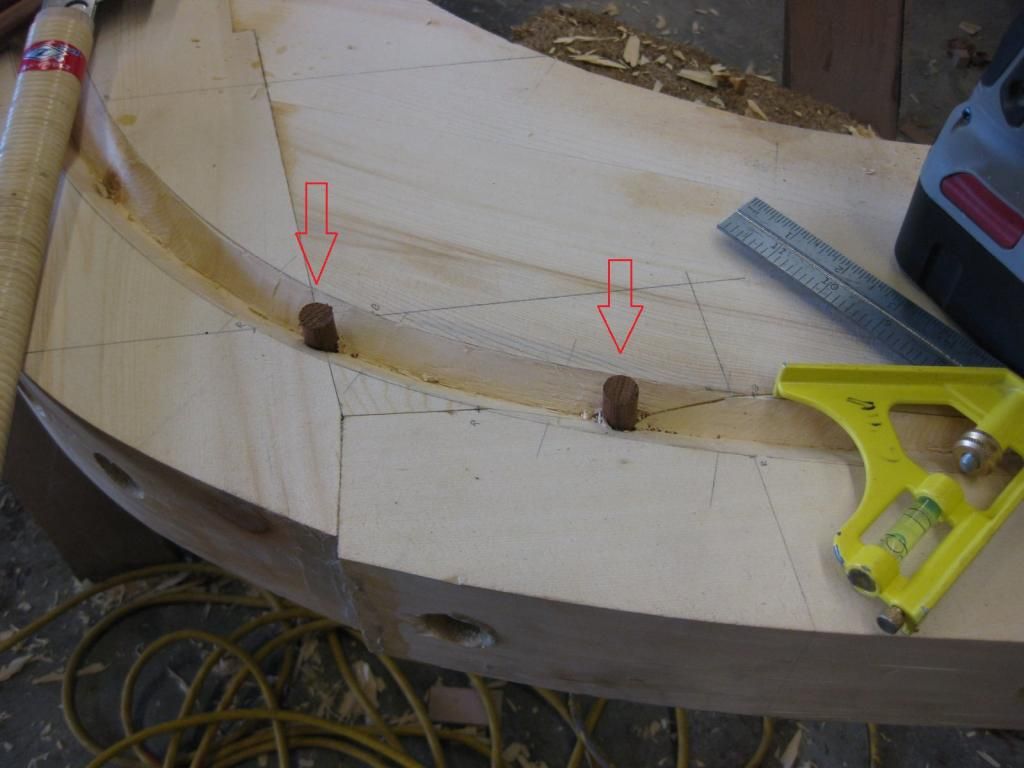

Na prvoj slici je prikazana krmena asta, prislonjena uz kobilicu na donji kraj se vidi muski dio spoja, koji ulazi u otvor u kobilici.

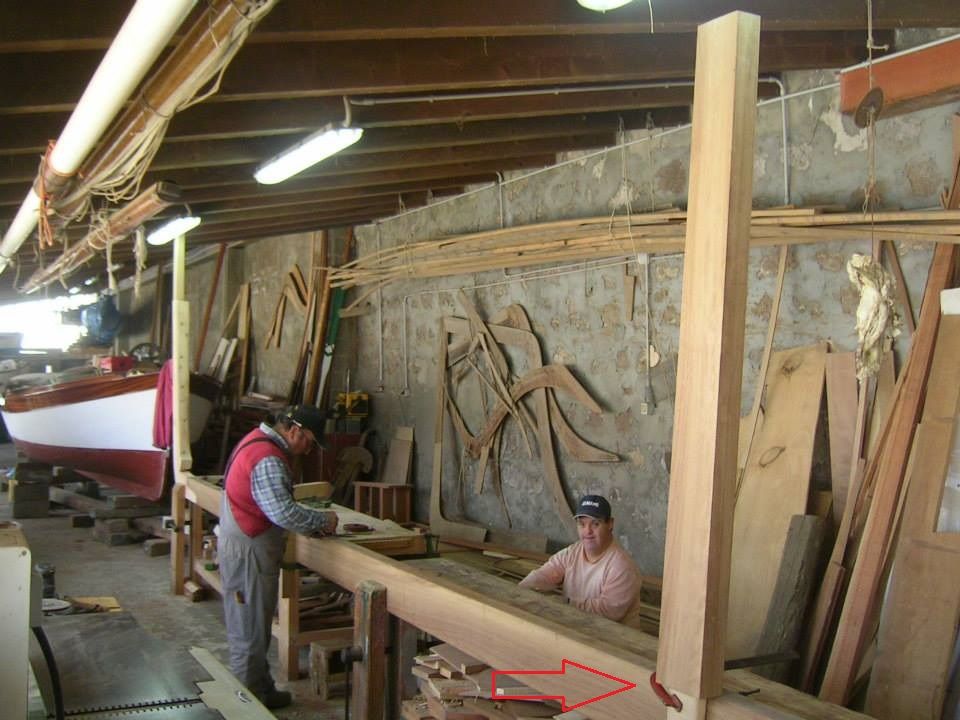

A ova slika ne odgovara prvoj ali se jasno vide dvije kavije kojima je "zaključan" minćot.



Kavija koja sprecava prolaz vode (stopwater)





avatar
vito
Pozornik
Pozornik

Crna Gora
Posts : 9
Reputation : 2
Član od : 22.10.2014
Sjedište : Prcanj - Bokakotorska

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by kartabon on ned sij 25, 2015 9:11 am

Vito,odlično objašnjeno.Svojevremeno sam ja tu bio obećao napraviti model ovog spoja pa kako to (još) nisam ovo je leglo taman.
Pošto si u opisu druge slike napisao da dvije kavije zaključavaju spoj možda samo da dodatno napomenem da iako se zovu kavije nisu tu da osiguravaju vodonepropusnost nego samo neraskidivost spoja kako si i napisao.Slika je inače rad uvaženog meštra Ćire,nedavno preminulog.

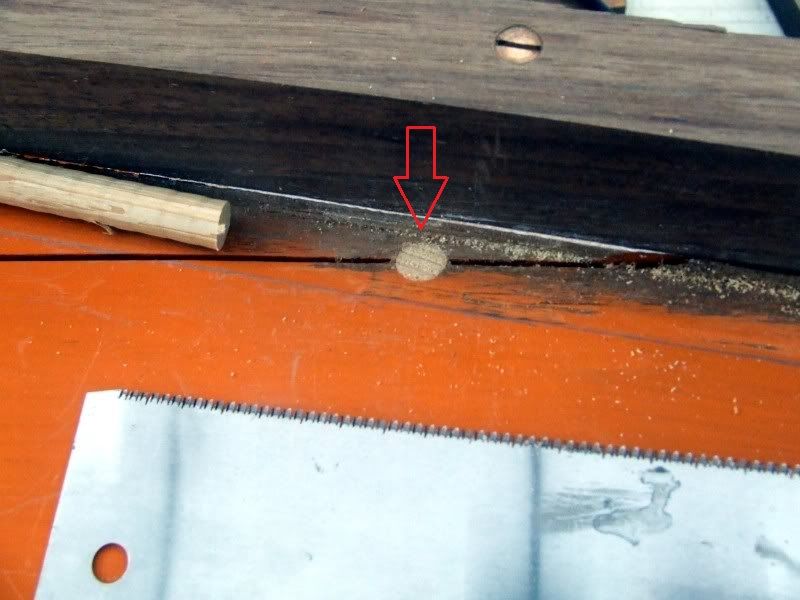

Na zadnjoj slici(narančasti minij i pila) je kavija(stopwater) pogrešno postavljena,ovako bi bila "startwater".Vena u poprečnom presjeku joj je skoro paralelna sa spojem pa kad bi ona nabubrila,otvorila bi spoj.Korektno je da vena bude okomita na spoj.

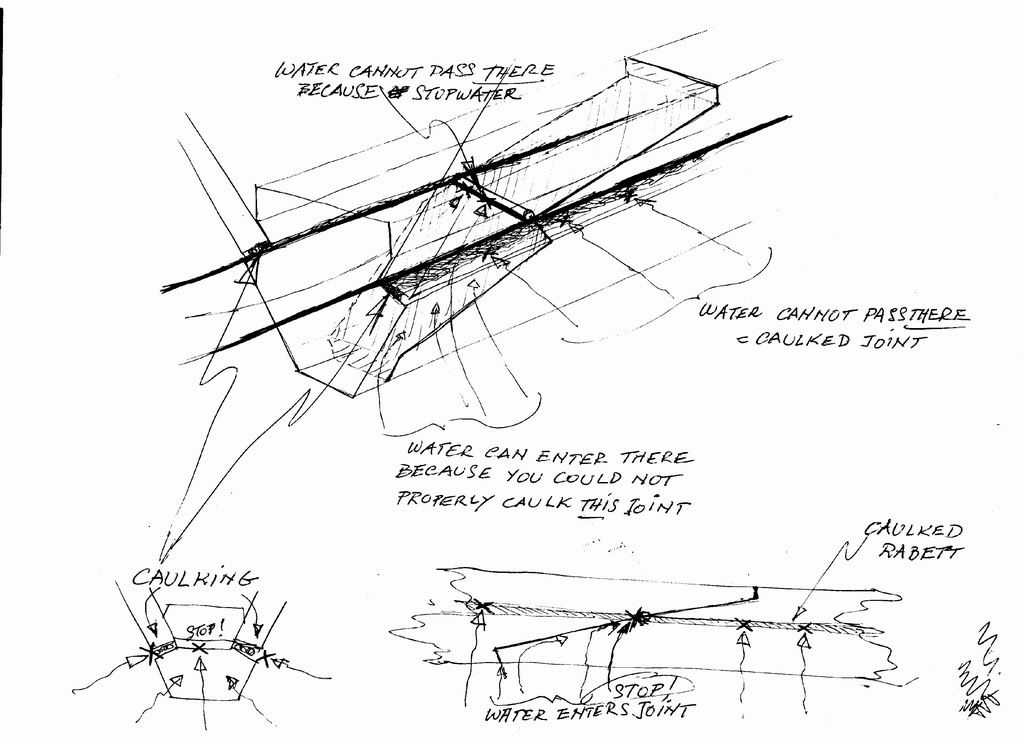

Na zadnjoj skici je prikazan i caulking,to je po našu kalafatiranje ili šuperenje.Rabett je po našu limbel ili utor.Ovo je samo da skica bude jasnija.

PS Vito Na pasari 5,60 je gornje lice kobilice blanjano po krivulji. Very Happy
avatar
kartabon
Desetnik
Desetnik

Hrvatska
Posts : 156
Reputation : 74
Član od : 07.06.2014

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Dida on ned sij 25, 2015 9:28 am

Vito i Kartabon hvala vam na objašnjenjima, crtežima i fotografijama. Vito, zbilja si si dao truda da objasniš o čemu se radi. Sve ću to natenane proučiti.
Dobro je što u radu foruma sudjeluje par pravih majstora, pa od toga imaju koristi i ostali članovi, a ne samo ja.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1349
Reputation : 100
Član od : 20.07.2013
Dob : 76
Sjedište : Sisak

[Vrh] Go down

Re: Pišem priručnik o izradi makete leuta

Postaj by Papalina on ned vel 08, 2015 8:37 pm

Evo, još malo objašnjenja izrade kobiličnog utora
