Trabakul M-20 litara

Prethodna tema Sljedeća tema Go down

Trabakul M-20 litara

Postaj by mali od palube on ned 11 pro 2016, 14:13

Neki prapočetak ove teme možete vidjeti ovdje:
http://www.maketarstvo.net/forum/viewtopic.php?t=30638

Na kraju sam se ipak odlučio za ovaj forum, jer mi je nekako više "specijaliziran".

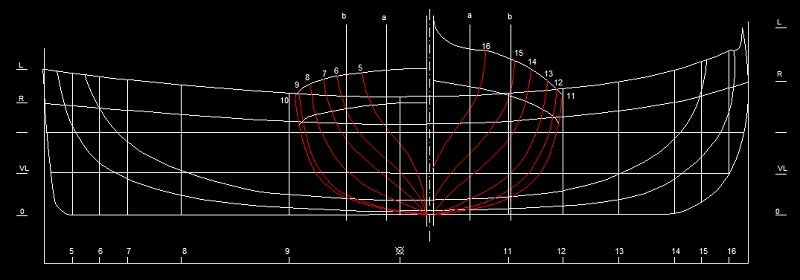

U međuvremenu se počelo nešto pomalo raduckati. Najprije nacrti...

Kolega stari poslao mi je ovo:

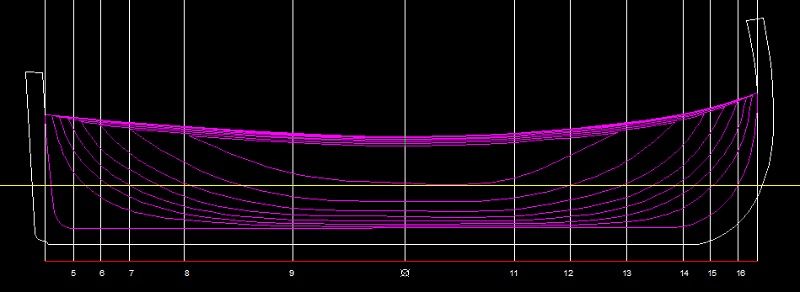

Dakako, ostatak nacrta predviđen za izradu "šupljeg" trupa s rebrima. Meni to u boci nikako ne dolazi u obzir, pa sam sve morao precrtati u slojnice (puni trup od slojeva):


U 3D nekako ovako:



Postupak malo traje, pogotova ako ga radim tri puta. Smile

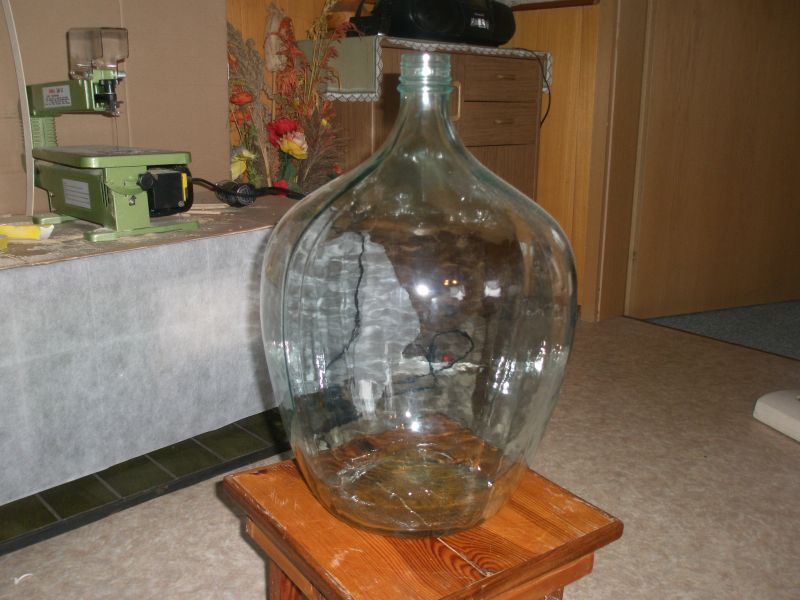

Naime, najprije sam sve napravio za bocu 15 litara. Onda sam kupio bocu od 20 litara:

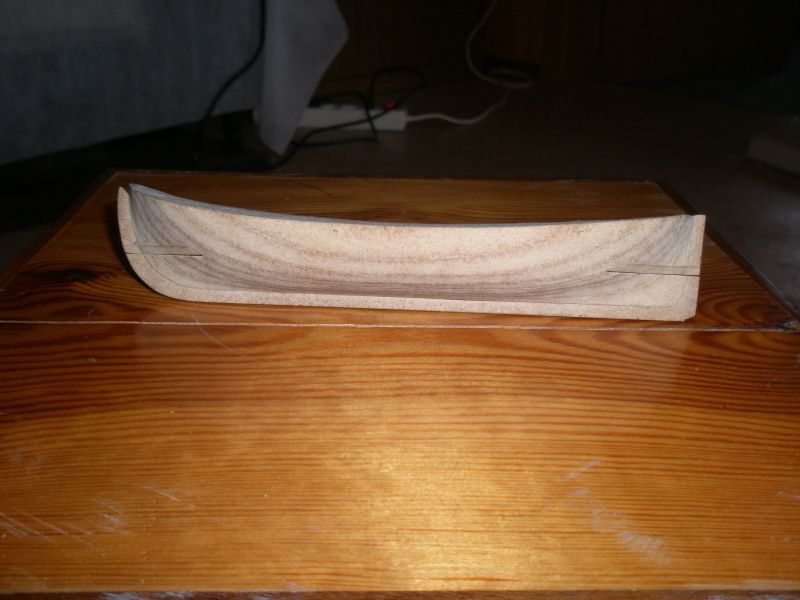

Onda je ispalo da mi maketa može biti cca 22 mm dulja, pa sam sve ponovio za tu veću bocu. Onda sam napravio pokus s mediapanom debljine 5 mm. Izradio sam polovinu trupa i ustavnovio da taj mediapan ipak nije nazivnih 5 mm debljine, nego 4.8 mm. Što znači da mi je trup cca 3-4 milimetra u konačnici uži. Pa sam treći put crtao slojnice, ovaj put debljine 4.8 mm. Ako je netko pomislio da se to u A-cadu može napraviti brzo koristeći "scale" opciju, prevario se. Naime, bez obzira na konačnu veličinu trupa, mediapan je u naravi uvijek istih 4.8 mm debljine, pa ravnine u kojima leže slojevi jednostavno presjecaju rebra na drugim mjestima. Do tih se koordinate ne može doći nikako drukčije nego "pješice". Barem ja ne vidim drugi način...

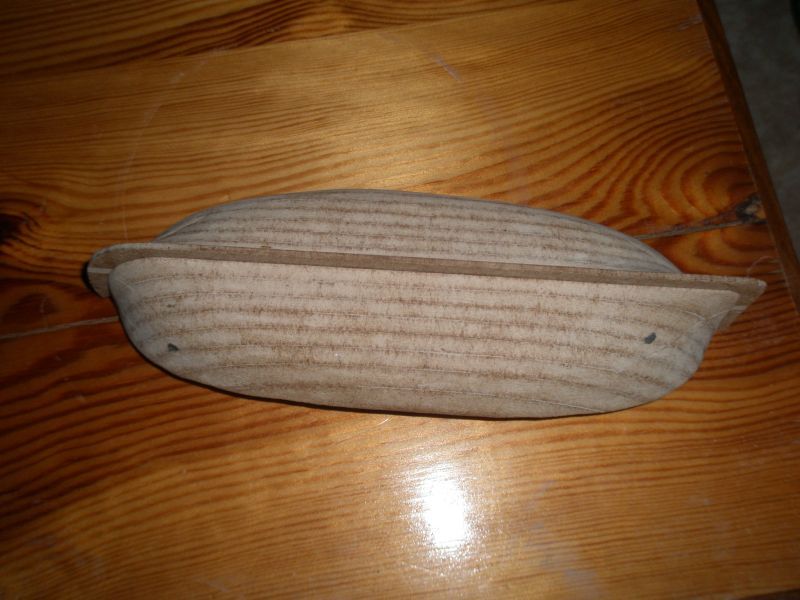

Bilo kako bilo, ovo je konačan rezultat:

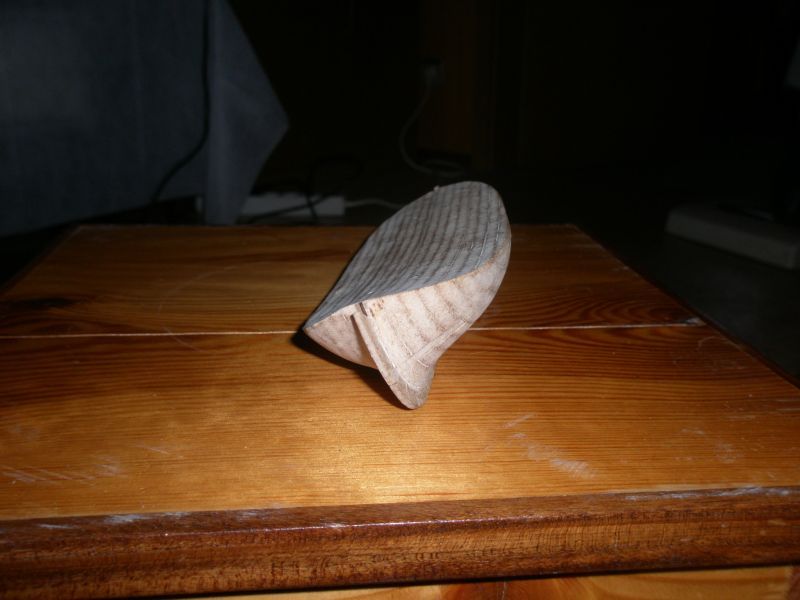

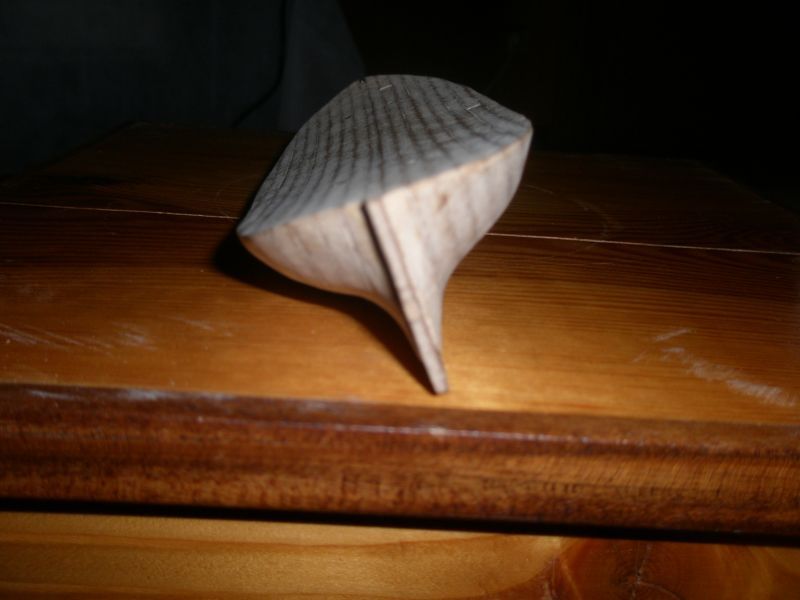

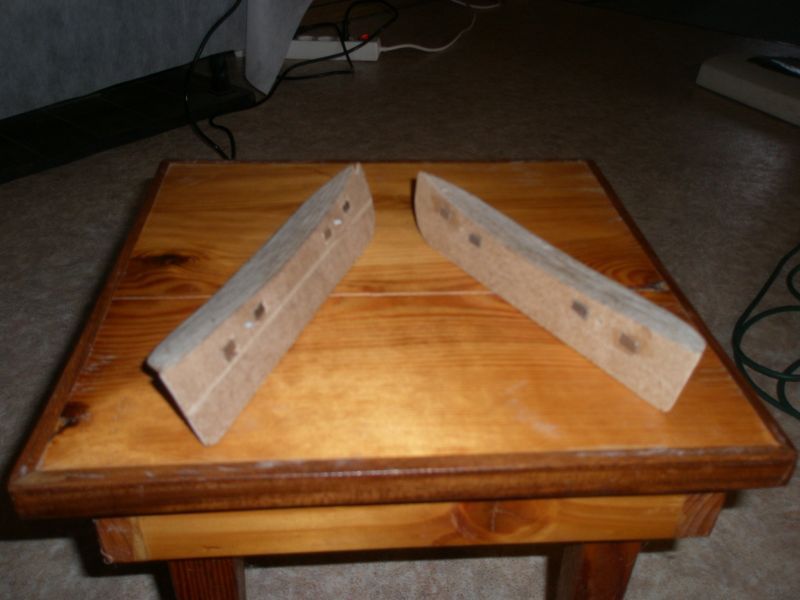

Cijeli je trup zapravo napravljen kao 3D puzzle:

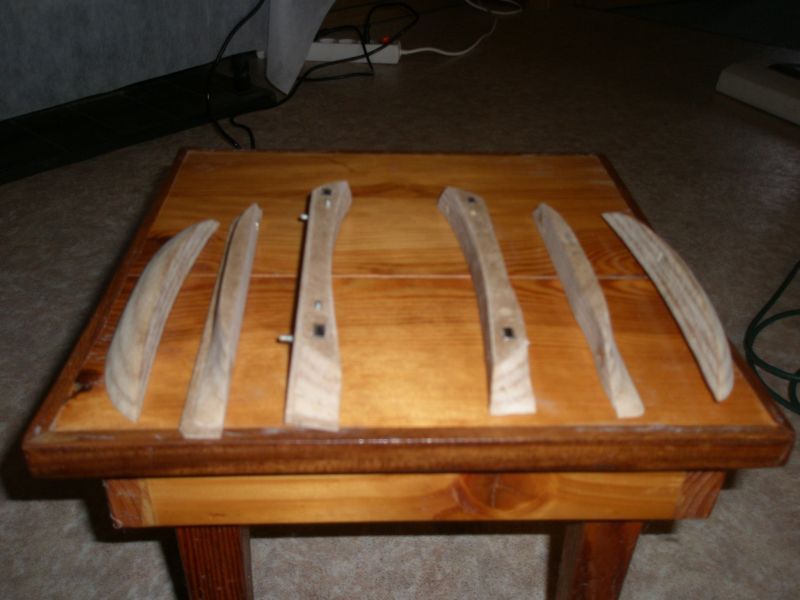

Ovi sitni pravokutnici su magnetići koji će mi pomoći da trup sastavim u boci. Barem se nadam...
Svaki dio komotno prolazi kroz grlić boce. Inače boca je malo neobična i to baš na način koji meni ne paše. Ona prijašnja o kojoj sam razmišljao (15 litara) imala je grlić unutarnjeg promjera 40 mm. Neugodno sam se iznenadio kad je stigla ova veća boca, ali s manjim promjerom grlića (?!)... Nisam to očekivao, ali ovdje prolazi max 29 mm. Šmrc!

Sljedeći korak su bande i paluba. Palubu ću zalijepiti direktno na trup, ali bande moraju biti odvojive i to me malo muči. Mislim da ći ipak morati izrezati rebra, ali u "negativu" i sastaviti cijeli kostur broda u "negativu". Tek onda u njega položiti ovaj trup i dumati kako napraviti bande koje mogu jednostavno skinuti i staviti. Možda opet nešto s magnetićima, ali ovaj put nemam toliko mjesta kao u trupu...
